Кейс Flowix: система водопідготовки для Царичанського заводу мінеральної води

Компанія Flowix реалізувала проєкт з модернізації системи водопідготовки для Царичанського заводу мінеральної води — виробника фасованої питної та мінеральної води з п’ятьма лініями розливу.

Для підприємств такого профілю стабільність фізико-хімічних показників води безпосередньо впливає на якість готової продукції, відповідність нормативним вимогам та безперебійність виробничих процесів. Тому перед фахівцями Flowix стояло завдання забезпечити надійну та ефективну підготовку води з урахуванням особливостей технологічного процесу замовника.

Завдання для Flowix

Перед фахівцями Flowix було поставлено два ключові технічні завдання.

• Система зворотного осмосу

Необхідно було впровадити систему зворотного осмосу з такими параметрами:

• продуктивність — 8 м³/год по очищеній воді;
• можливість коригування мінерального складу підготовленої води;
• гнучке налаштування показників води відповідно до технологічних вимог виробництва.

• Підготовка води з водонапірної вежі

Для забезпечення стабільної якості води та її подачі на виробничі ділянки потрібно було реалізувати комплексну систему водопідготовки, яка включає:

• фільтрацію до 5 мкм;
• видалення сірководню;
• УФ-знезараження води;
• подачу підготовленої води на лінії фасування та вузол додаткового знесолення.

Проєктні параметри системи:

• витрата підготовленої води — 16–25 м³/год;
• стабільний тиск у мережі — 35 м водяного стовпа.

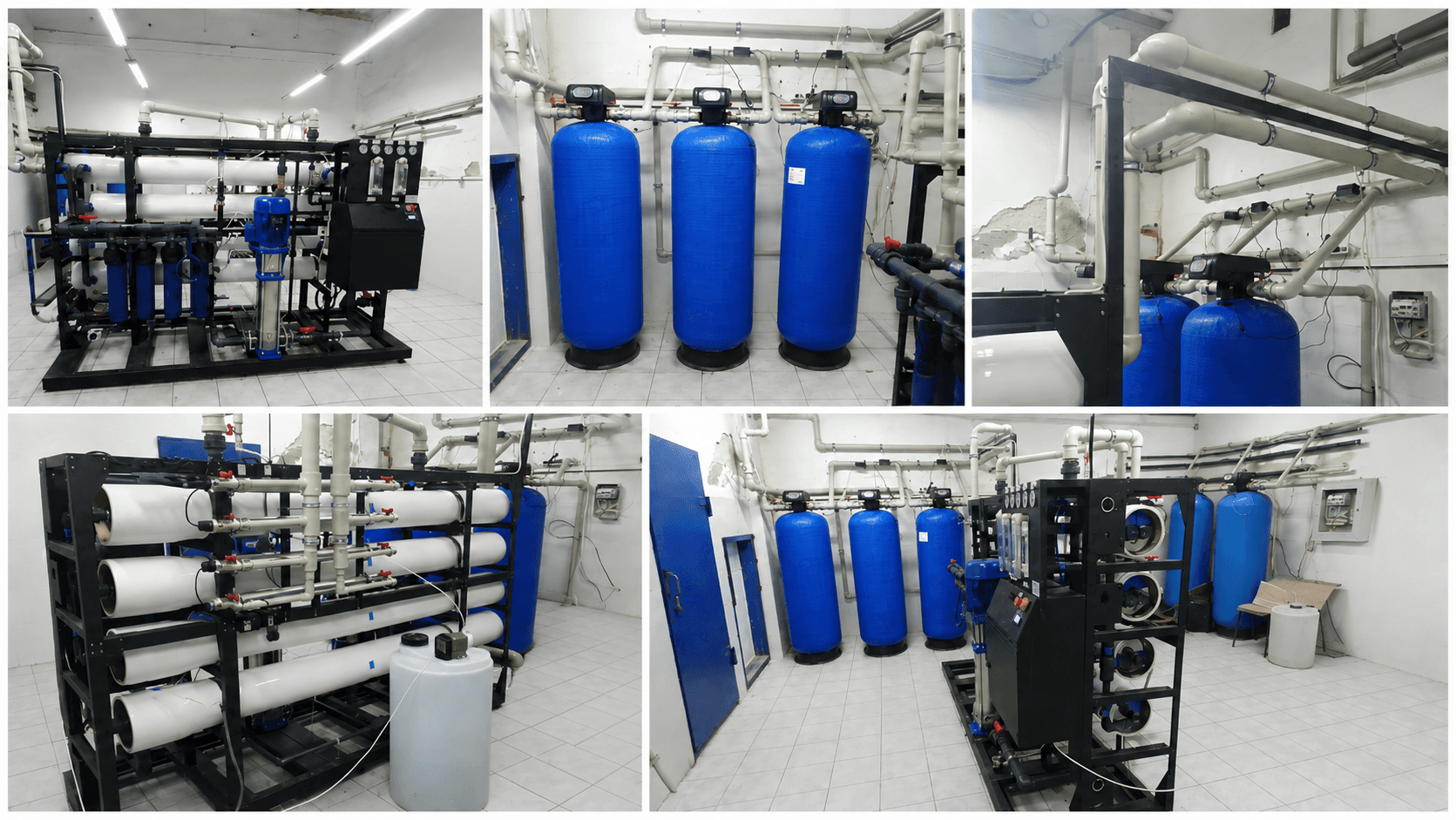

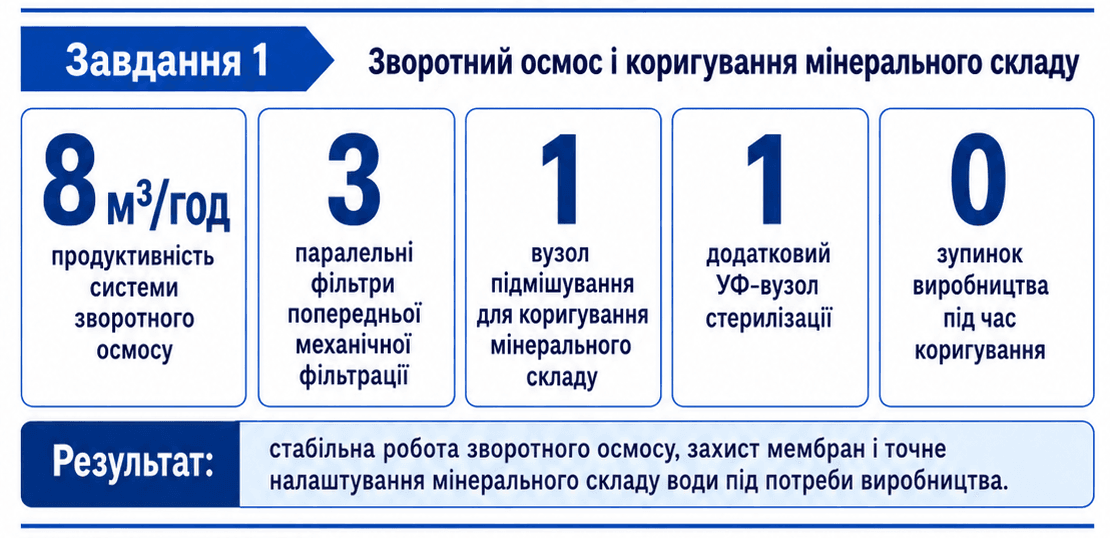

Рішення 1. Система зворотного осмосу продуктивністю 8 м³/год

Вихідні умови

Для підготовки води було передбачено встановлення системи зворотного осмосу продуктивністю 8 м³/год. Аналіз якості вихідної води показав необхідність додаткового захисту мембран від механічних домішок і сполук заліза.

Реалізоване рішення

Для забезпечення стабільної роботи мембранної системи фахівці Flowix встановили блок автоматичної механічної фільтрації на зернистому завантаженні.

Блок попереднього очищення забезпечує:

✔️видалення зважених частинок;

✔️зниження каламутності;

✔️видалення залишкових сполук заліза;

✔️захист мембран від передчасного забруднення.

Безперервна робота системи

Система попередньої фільтрації складається з 3 паралельних фільтрів.

Переваги такої схеми:

✔️промивання одного фільтра без зупинки виробництва;

✔️збереження подачі очищеної води під час сервісних циклів;

✔️підвищення надійності та безперервності роботи системи.

Коригування мінерального складу води

Для адаптації параметрів води під технологічні потреби підприємства до складу комплексу було інтегровано вузол підмішування вихідної води.

Рішення дозволяє:

✔️автоматично регулювати мінеральний склад підготовленої води;

✔️оперативно змінювати параметри води відповідно до виробничих завдань;

✔️виконувати коригування без зупинки системи водопідготовки.

Додаткові заходи

Для підвищення мікробіологічної безпеки води на завершальному етапі було реалізовано вузол ультрафіолетової стерилізації, який забезпечує додатковий контроль якості води перед її використанням у виробничому процесі

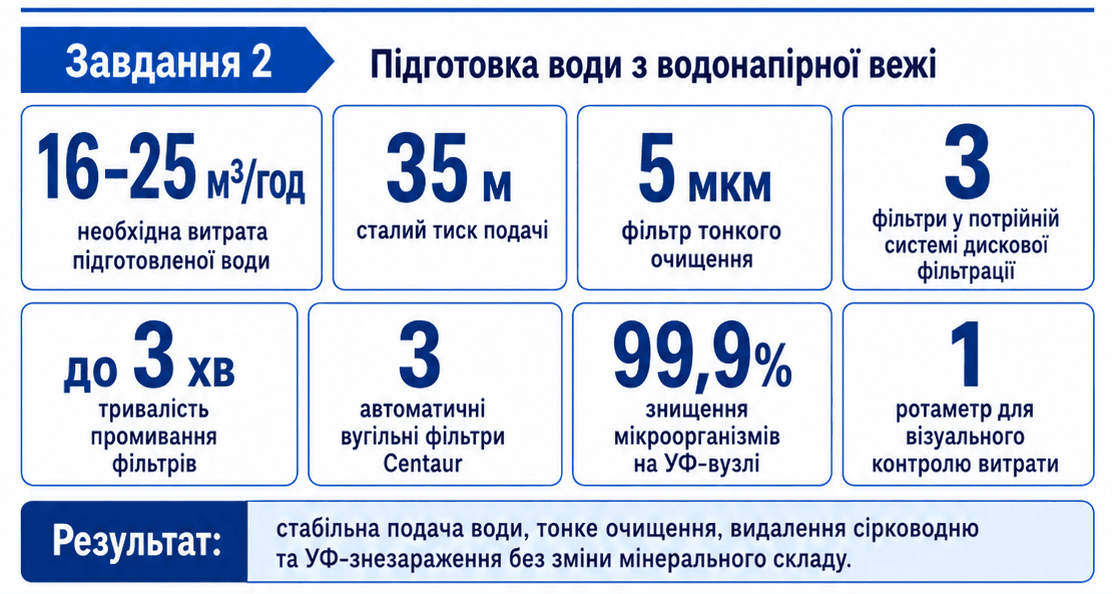

Рішення 2. Система підготовки води з водонапірної вежі

Завдання

Забезпечити підготовку води з водонапірної вежі для подальшої подачі на виробничі лінії та вузол додаткового знесолення із такими параметрами:

• продуктивність — 16–25 м³/год;
• стабільний тиск — 35 м водяного стовпа;
• видалення механічних домішок і сірководню;
• УФ-знезараження води перед використанням у виробництві.

Склад реалізованого рішення

Система водопідготовки включає:

• насосну станцію підвищення тиску;
• механічну фільтрацію води до 5 мкм;
• систему видалення сірководню;
• вузол ультрафіолетового знезараження;
• систему контролю та обліку витрати води.

Насосна станція та підтримання тиску

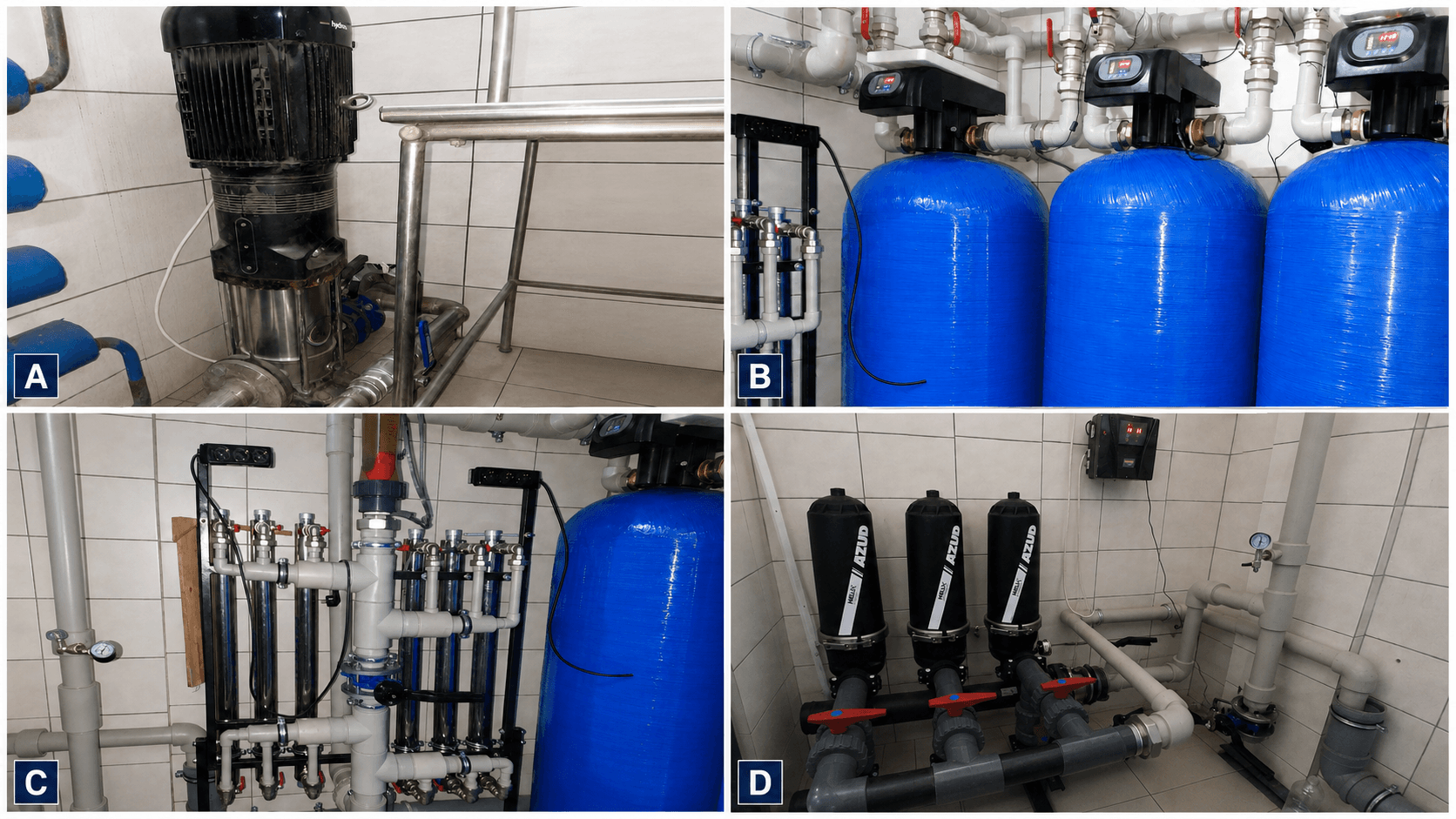

Для забезпечення необхідної продуктивності встановлено вертикальний насос HYDROO з проточною частиною з нержавіючої сталі.

Система додатково оснащена:

• датчиком тиску;
• частотним інвертором для автоматичного керування насосом.

Принцип роботи:

При зміні споживання води частотний інвертор автоматично змінює швидкість обертання насоса, підтримуючи задані параметри роботи системи.

Результат:

✔️стабільний тиск 35 м незалежно від поточної витрати;

✔️продуктивність системи 16–25 м³/год;

✔️плавна робота обладнання без гідроударів;

✔️зниження енергоспоживання порівняно з роботою насоса на постійній швидкості.

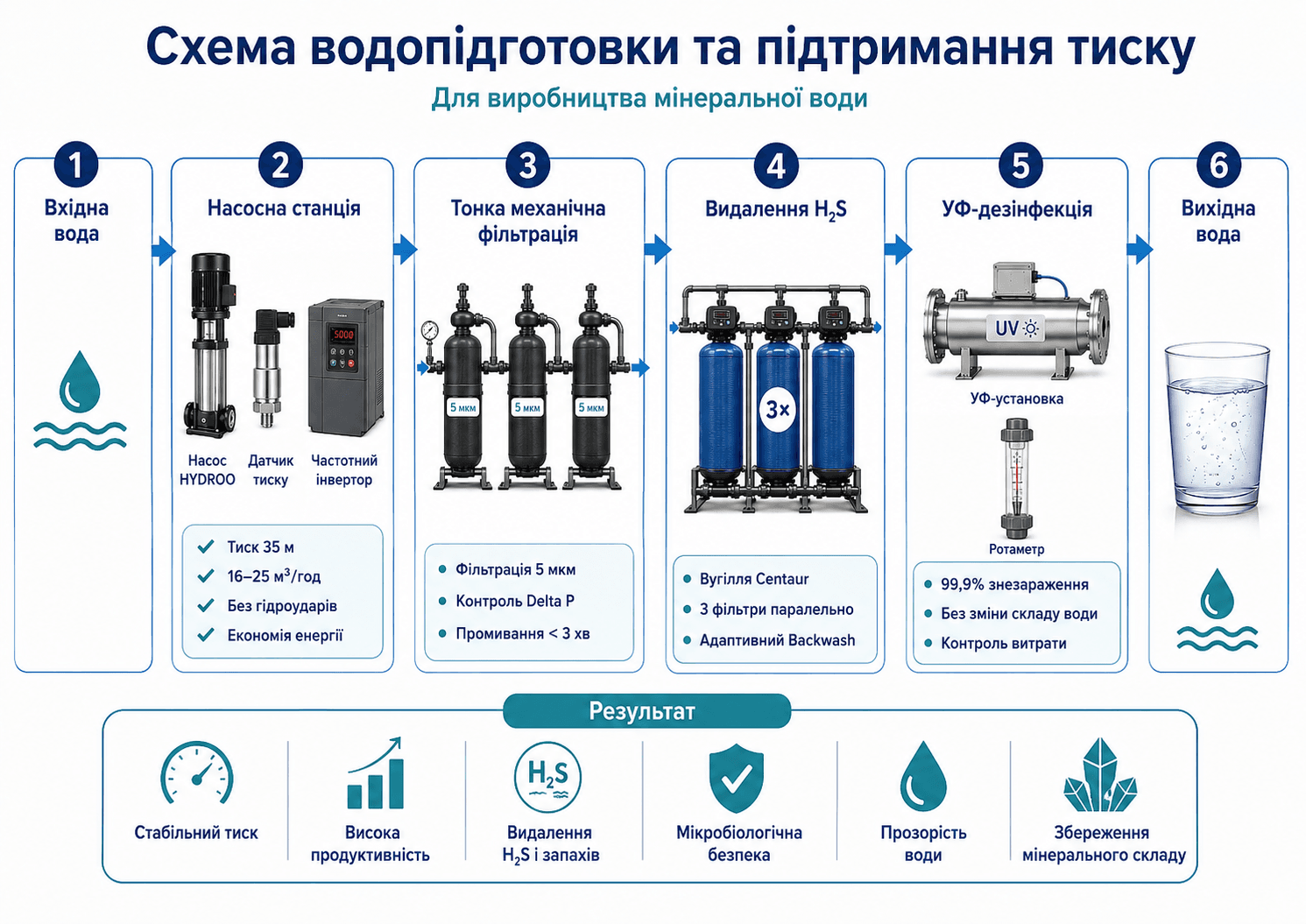

Для забезпечення відповідності фізико-хімічних та мікробіологічних показників вихідної води суворим галузевим стандартам виробництва мінеральних вод, було спроєктовано та впроваджено тристадійну систему водопідготовки.

• Вузол тонкої механічної фільтрації

Технологічна задача: Абсолютне видалення дрібнодисперсних зважених часток для захисту подальших стадій очищення та забезпечення прозорості продукту.

Конструктивне рішення: Встановлено потрійну каскадну систему дискової фільтрації з рейтингом фільтрації 5 мкм.

Контроль та автоматизація: Моніторинг стану фільтрувальних елементів здійснюється за операційним параметром перепаду тиску (Delta P) на вході та виході з вузла.

Експлуатаційні характеристики: Передбачено функцію ручного сервісного промивання. Оптимізований гідродинамічний режим дозволяє провести повний цикл регенерації дисків за < 3 хвилини, мінімізуючи час простою та забезпечуючи стабільну номінальну пропускну здатність системи.

• Каталітичне видалення сірководню (H₂S)

Технологічна задача: Деструкція сполук сірководню, усунення сторонніх органолептичних запахів та стабілізація смакових якостей без дозування агресивних реагентів.

Фільтрувальне середовище: Застосовано високоактивневугілля Centaur, яке поєднує адсорбційні та каталітичні властивості для прискореного окиснення H₂S.

Масштабування та резервування: Для досягнення заданої пікової продуктивності реалізовано паралельну мультиплексну схему з 3-х автоматичних вугільних фільтрів.

Керування процесом: Кожний модуль оснащений індивідуальним програмованим клапаном керування. Графік та інтенсивність циклів зворотної промивки (Backwash) адаптуються оператором під конкретні умови експлуатації, що запобігає каналоутворенню, злежуванню завантаження та деградації шару сорбенту.

• УФ-дезінфекція без зміни складу води

Технологічна задача: Знезараження фільтрованої води після етапу механічного очищення без зміни її хімічного та природного мінерального складу.

Конструктивне рішення: Після фільтрації встановлено вузол ультрафіолетової дезінфекції, який забезпечує знищення 99,9% мікроорганізмів за рахунок дії УФ-випромінювання.

Контроль та автоматизація: Для візуального контролю поточної витрати фільтрованої та знезараженої води після вузла УФ-стерилізації встановлено ротаметр поплавцевого типу.

Експлуатаційні характеристики: Рішення ефективно працює з мікробіологічними ризиками, не впливаючи на природний мінеральний склад продукту. Це особливо важливо для виробництва мінеральної води, де знезараження має відбуватися без коригування хімічних характеристик води.

Що отримав замовник

Коли ви запускаєте або масштабуєте виробництво фасованої мінеральної води, ви підбираєте інженерне рішення не просто для «фільтрації». Вам потрібно виконати конкретну роботу: забезпечити стабільний смак у кожній пляшці, пройти жорсткий мікробіологічний контроль та захистити дороге обладнання розливу від збоїв.

Саме таку задачу фахівці Flowix реалізували для Царичанського заводу мінеральної води.

Які задачі виконує комплексне рішення від Flowix:

• Зберегти природну цінність, прибравши зайве: Завдяки комбінації дискової фільтрації (5 мкм) та каталітичного вугілля Centaur, система повністю видаляє сірководень та дрібні домішки. Смак стає бездоганним, зникає сторонній запах, але мінеральний склад залишається саме таким, за який споживачі цінують бренд.
• Захистити виробництво від бактеріологічних ризиків 24/7: Вузол УФ-дезінфекції знищує 99,9% мікроорганізмів «на льоту». Ви отримуєте абсолютну мікробіологічну безпеку без внесення жодних хімічних реагентів, що критично для сертифікації мінеральних вод.
• Гарантувати безперервність процесів: Замість складних зупинок на обслуговування — паралельна схема роботи 3-х автоматичних вугільних фільтрів та швидка промивка дискових елементів (до 3 хвилин). Лінія розливу не чекає на воду — система тримає стабільний тиск і потік.
• Дати повний контроль оператору: Завдяки інтегрованим клапанам керування та ротаметру поплавцевого типу, персонал візуально контролює точну витрату води в режимі реального часу і може гнучко адаптувати промивку під поточний стан вхідної води.

Результат для бізнесу: Ви не просто купуєте набір фільтрів. Ви отримуєте закритий контур водопідготовки, який гарантує прогнозовану собівартість літра, нульовий ризик браку партії через мікробіологію та впевненість у тому, що якість у кожній партії буде ідентичною.

Плануєте впровадити рішення з урахуванням аудиту вхідної води? Зверніться до фахівців Flowix.
